파이프서포트

Home 제품개요 파이프서포트

높이에 따라 나사 및 핀으로 쉽게 조절하여 사용할 수 있고
시간의 단축과 설치 및 해체가 용이 합니다.

신영 KCs 파이프서포트

PERFORMANCE

  • 규격 사용길이(mm) 핸들조절범위 두께(t) 중량
    최소길이 최대길이 내관 외관
    V0 1,200 2,200 125 2.2 2.0 8.1
    V1 1,800 3,200 125 2.2 2.0 11.1
    V2 2,000 3,400 125 2.2 2.0 11.5
    V3 2,400 3,800 125 2.2 2.0 12.5
    V4 2,600 4,000 125 2.6 2.0 14.4
신영 KCs 파이프서포트 장점 및 특징

ADVANTAGE

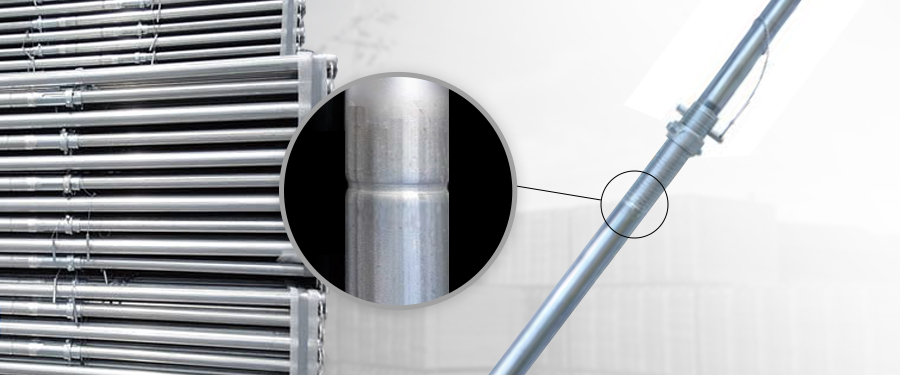

외관에 엠보싱(emboosing)을 가공을 하여 외관에 내관의 유격(좌굴)을 최소화하여 시공시 우수한 직진도의 효과를 주었으며,
실험 결과 타사 제품에 비해 약 0.5톤(ton)의 하중을 더 얻을 수 있습니다.

디자인등록30-0842495
0861516
0861517

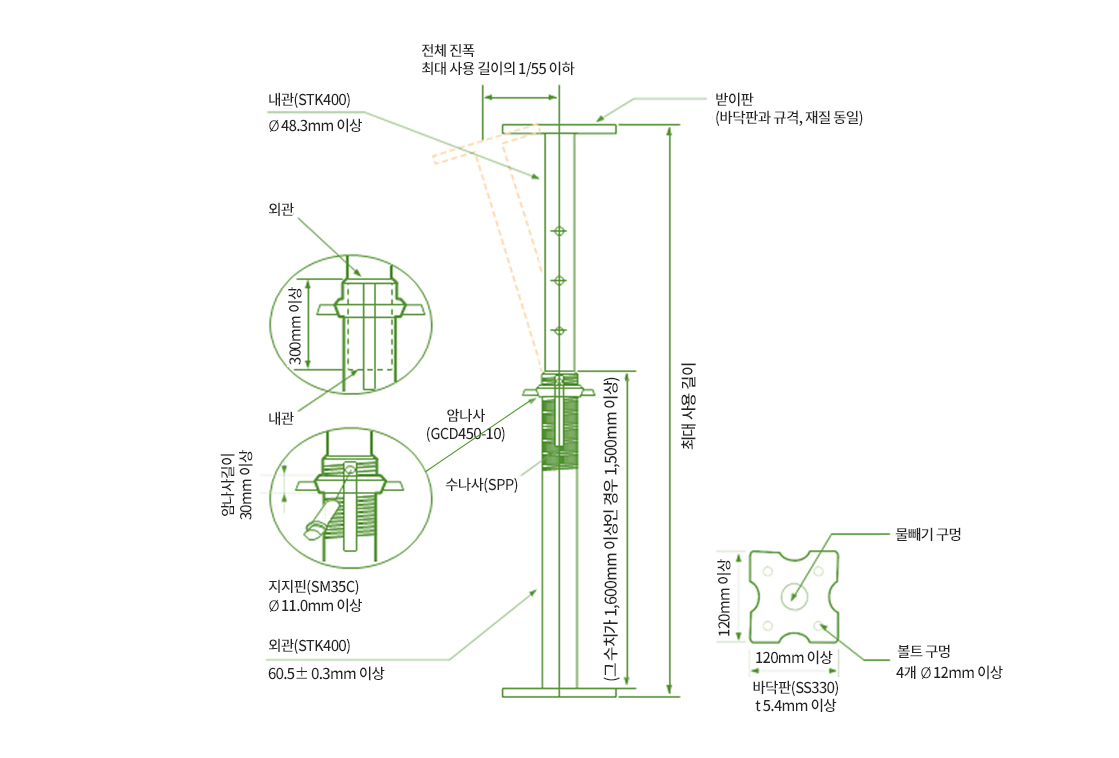

  • 파이프서포트 최대 사용길이에서 내관과 외관의 최소 겹침길이는 300mm 이상 (최대사용 길이가 2,500m미만일 때는 1500mm)
  • 받이판 및 바닥판의 두께는 5.4mm 이상이고, 한 변의 크기가 120mm이상인 사각형 또는 이와 동등 이상을 가지는 다각형으로 지름 4mm이상의 못구멍 2개와 물빼는 구멍이 있을 것
  • 암나사부 길이는 지지핀에 전달된 비틀림 하중에도 견딜 수있도록 최소 300m 이상
  • 지지핀 지름이 11mm 이상
  • 외관을 고정시키고, 최대 사용길이로 사용 할 때의 받이판 상부의 중심 진동폭의 최대 치수가 최대 사용 길이의 55분의 1이하 수치
  • 파이프서포트 단면치수(외경)가 48.3mm 이상
  • 파이프서포트 최대 사용길이에서 압축강도는 40,000N 이상
