SRC(Shinyoung Rail Climbing Cage)

Home 제품개요 SRC(Shinyoung Rail Climbing Cage)

SRC공법은 고층건물 공사 시
안전, 환경, 품질 등 우수한 성과를 이루고 있습니다.

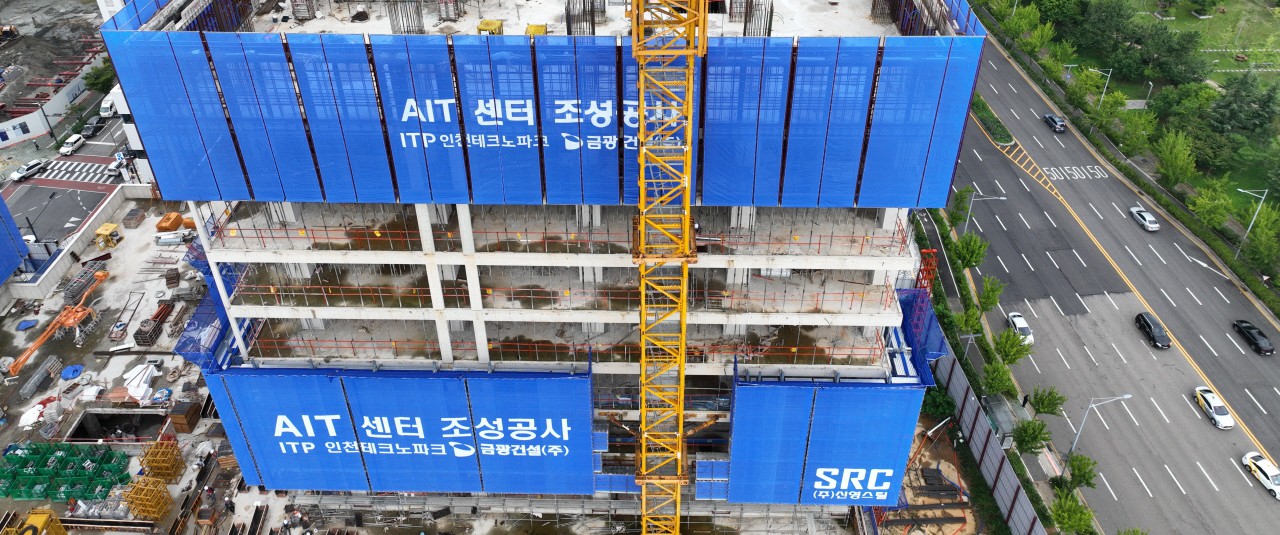

    • SRC 케이지인양

    SRC 케이지인양
SRC공법이란?

ABOUT SRC

SRC(Shinyoung Rail Climbing Cage)공법
선행 골조공사 작업층의 2~3개층 하부 위치에 안전시설이 조합된 작업틀(Shinyoung Rail Climbing Cage)에 체결된 가이드레일을 구조부 바닥이나 벽체 브라켓에 고정 한후 유압젝을 이용하여 한층 씩 상승시키면서 외벽 마감을 적층식으로 연속시공하는 견축물 외벽마감 가설공법.

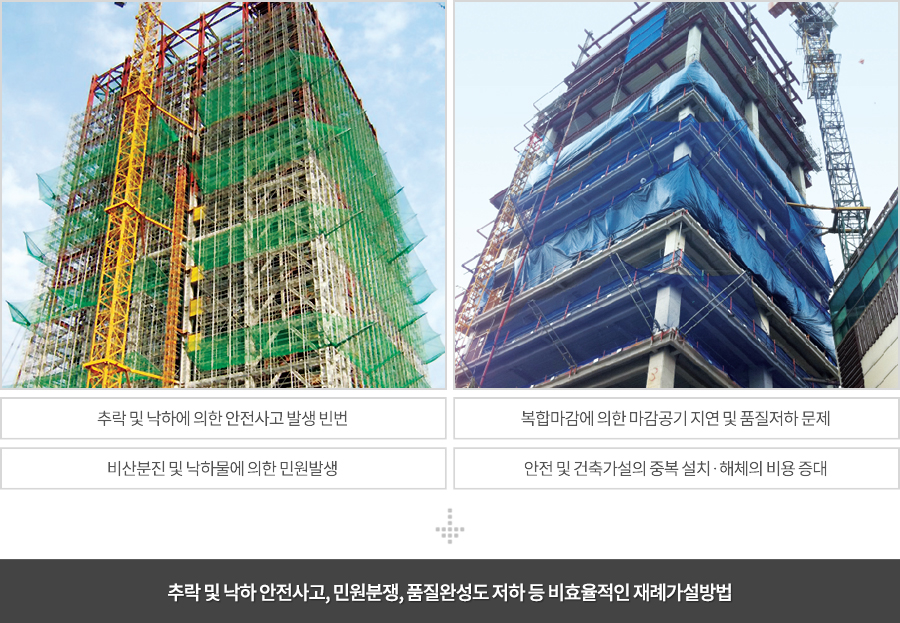

기존현장의 문제점

PROBLEM

SRC공법으로 문제해결

PROBLEM-SOLVING

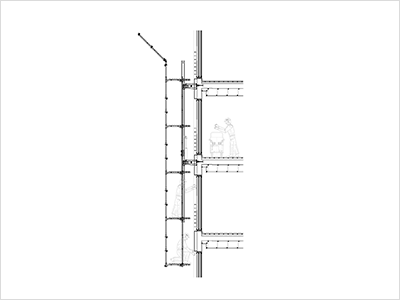

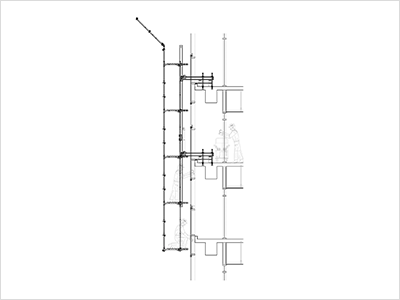

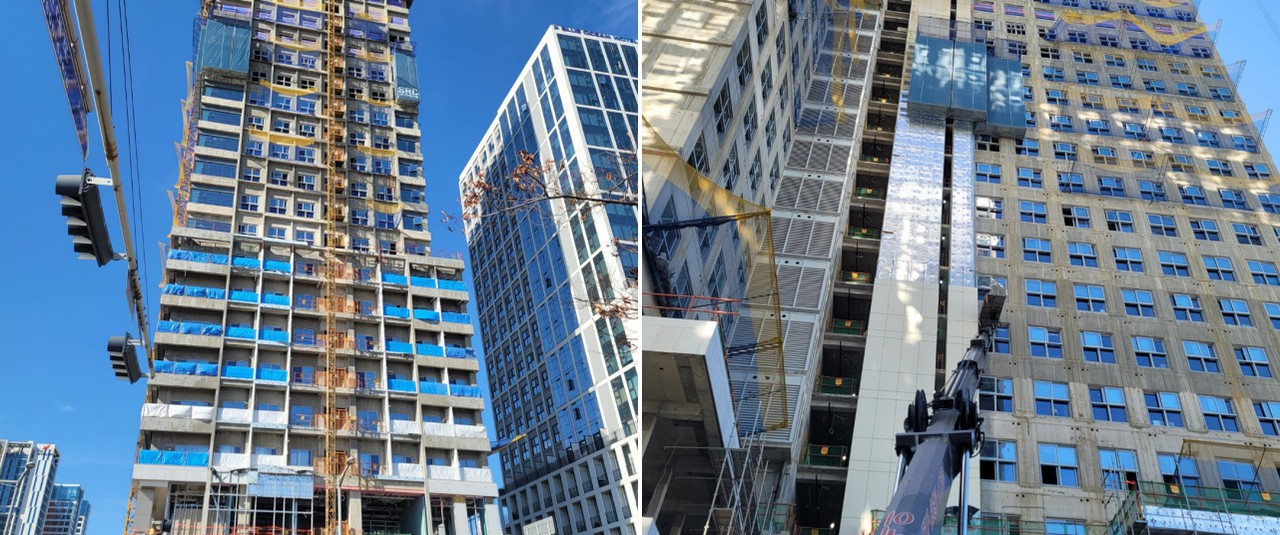

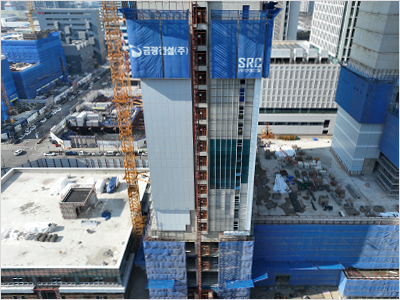

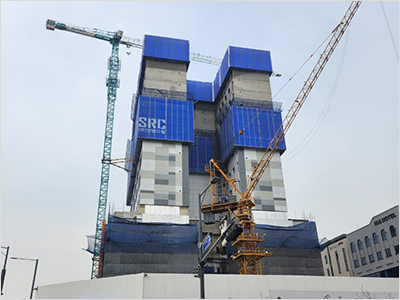

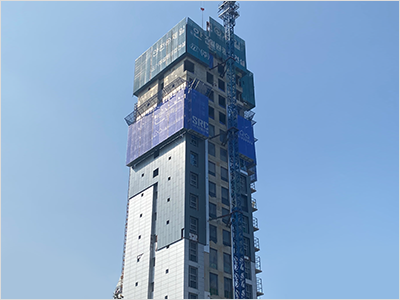

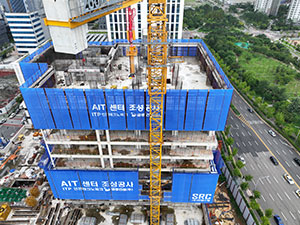

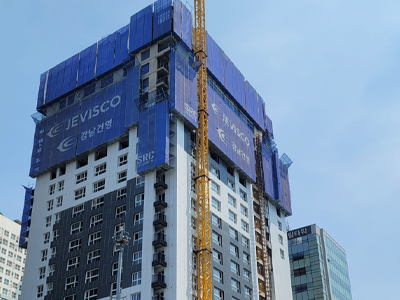

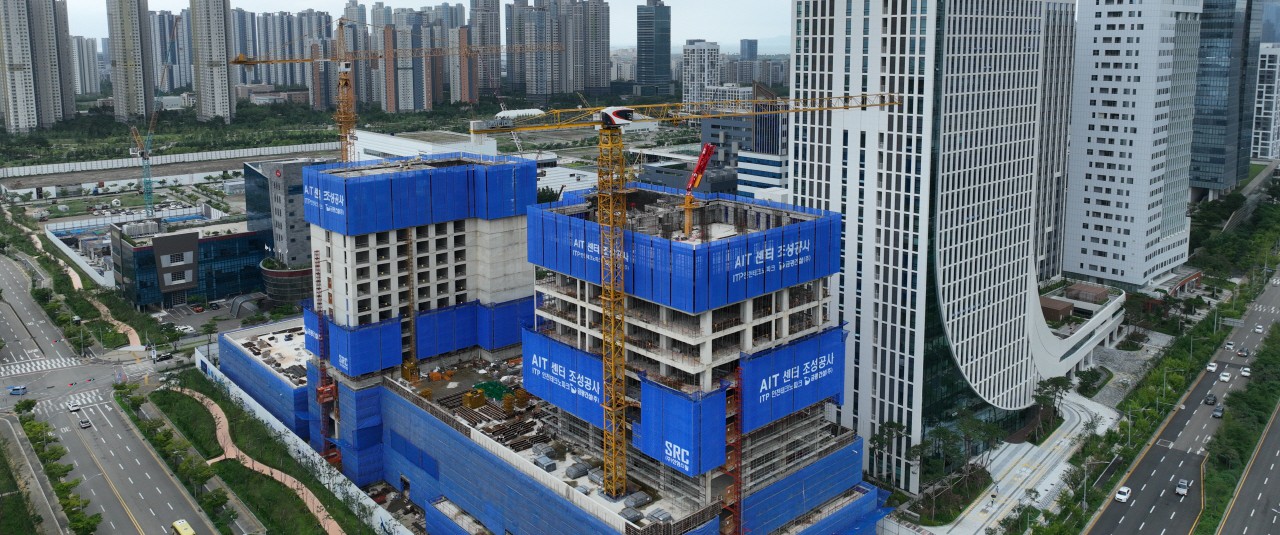

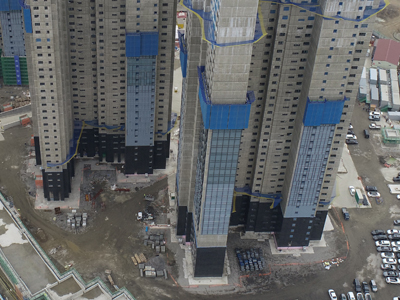

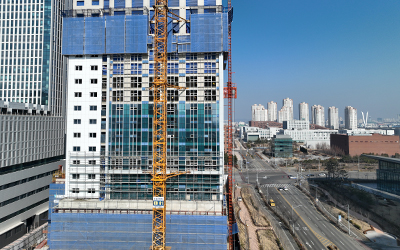

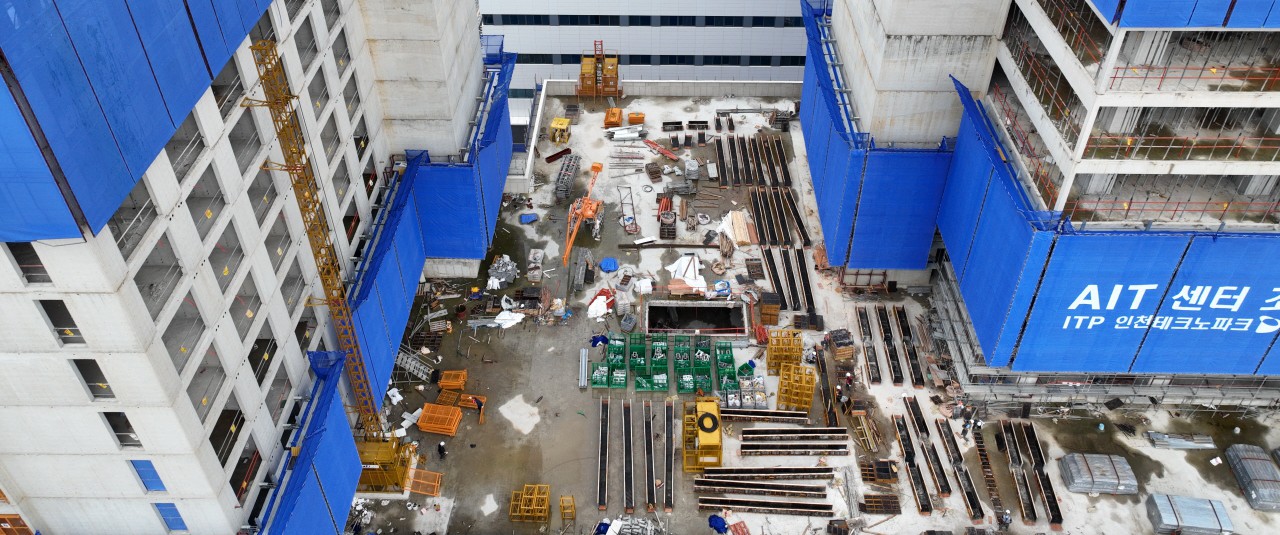

SRC 적용사례

INSTANCE

  • 적용건축구조 : Rc, Sc, SRc

    ·오피스빌딩/SRc조

  • 적용TYPE : C/W, 유리, 석재, 코킹공사 등

  • ·주상복합빌딩/Rc조

기존 가설장비 비교
SRC공법의 기대효과(외장마감용)

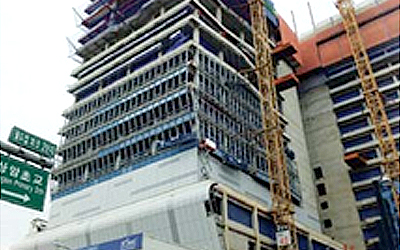

    곤돌라

    • 외장마감 공사기간 : 6개월 이상
    • 골조 12층 이상 진행시 투입
    • 1개층 공종별 구분 작업
    • 기후영향으로 가동률 저하
    • 공정간 간섭으로 공기지연 빈번발생
    • 별도의 안전시설/환경시설
    • 추락·낙하사고 빈번

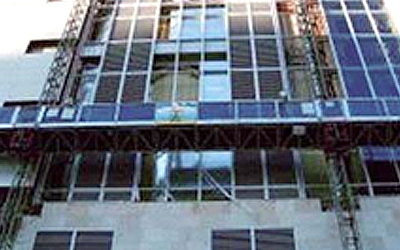

    워킹 플랫폼

    • 외장마감 공사기간 : 6개월
    • 골조 완료후 투입
    • 1개층 공종별 구분작업
    • 별도의 기초·마스터 설치 필요
    • 별도의 마스터 부위 추가작업
    • 별도의 안전시설/환경시설 필요
    • 저층 상업시설에 주로 적용

    SRC공법

    • 외장마감 공사기간 : 1개월(골조완료 후)
    • 직·하부층에 마감착수
    • 2~3개층 공종별 연속 작업
    • Tact System으로 공기단축
    • 추락 및 낙하 재해예방
    • 일체로 별도의 안전시설 없음
    • 중·고층다양한 건축물에 적용
SRC공법

SHINYOUNG RAIL CLIMBING CAGE

SRC(Shinyoung Rail Climbing Cage)공법
  • 외장 적층식(Tact) 시공으로 공기 단축 효과가 큼
  • 소음·비산·먼지 등에 의한 민원제기억제 (외벽조기폐쇄)
  • 낙하 및 추락에 의한 안전사고 적극적 예방
  • 눈높이 시공 및 품질 검수로 품질 완성도 향상
  • CI 홍보효과 극대화 및 기업이미지 개선
  • 안전시설 단일화로 가시설의 중복 설치·해체비 절감

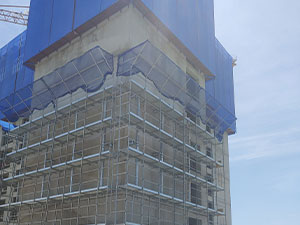

SRC 설치순서

SEQUENCE

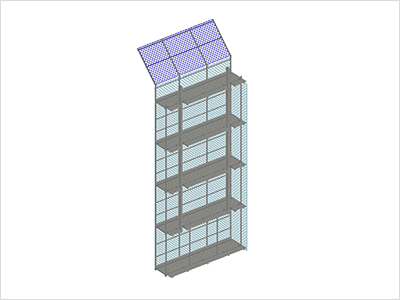

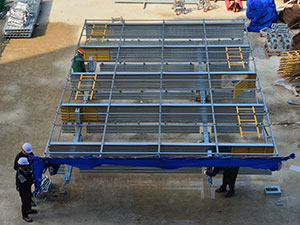

  • 1 케이지조립

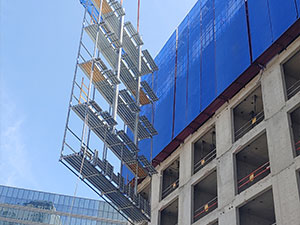

  • 2 케이지 인양

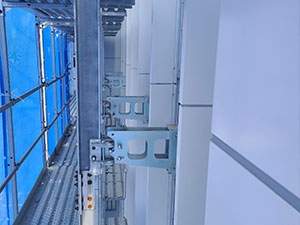

  • 3 브라켓고정

  • 4 케이지 설치완료

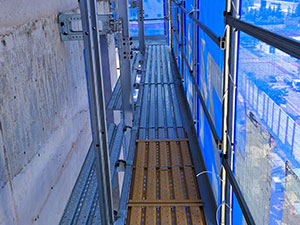

  • 5 케이지 내부 통로전경

  • 6 케이지 수직 보호망 설치 (완료)

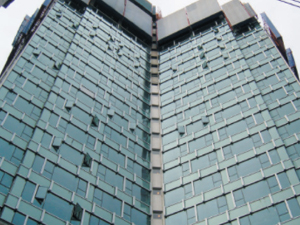

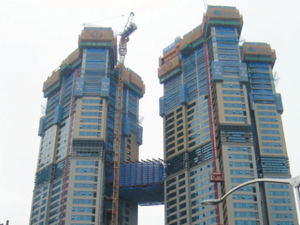

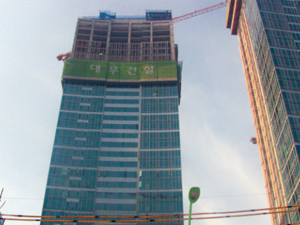

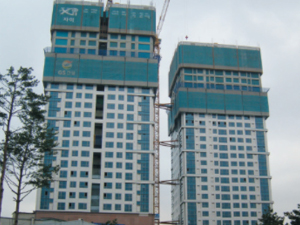

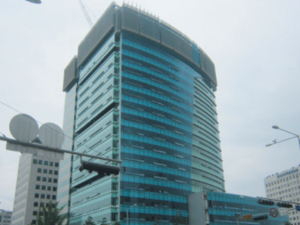

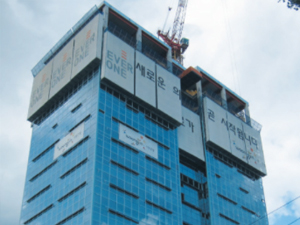

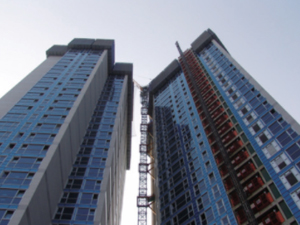

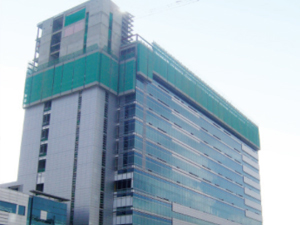

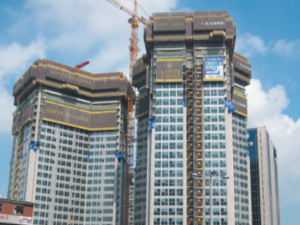

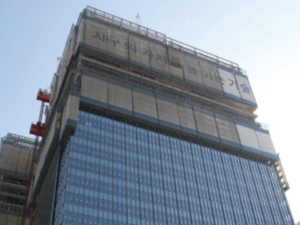

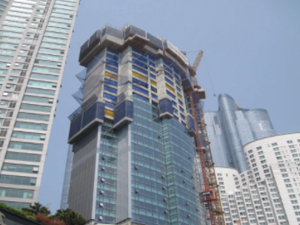

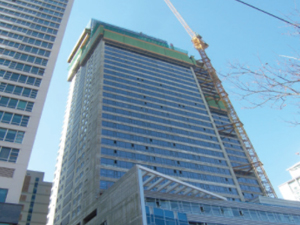

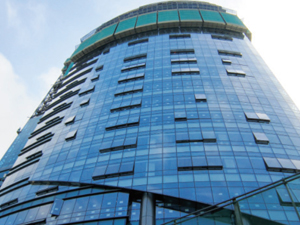

  • GS건설 - 서초 아트 자이

  • GS건설 - 충무로 자이

  • 쌍용건설 - 남산 플래티늄

  • 두산중공업 - 서초아트자이

  • 대우건설 - 송도 푸르지오

  • GS건설 - 서교 자이

  • STX건설 - STX엔진 사옥

  • 대성산업 - 신도림 디큐브시티

  • 롯데건설 - 남산아이리스

  • 쌍용건설 - 쌍림동 업무시설

  • GS건설 - 파주 연구동

  • 극동건설 - 청담동 업무시설

  • 상성물산 - 농협 별관

  • 신세계건설 - 부산센텀시티

  • 대우건설 - 해운대호텔

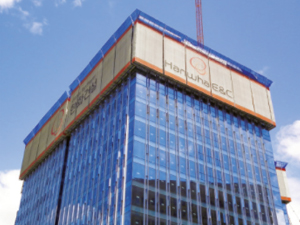

  • 한화건설 - 중학동 오피스
